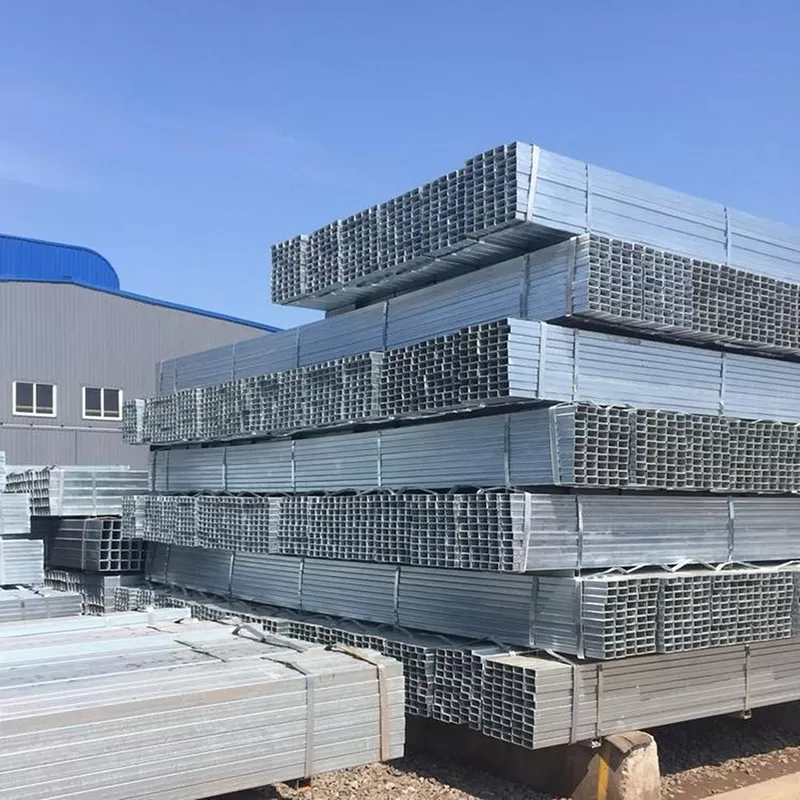

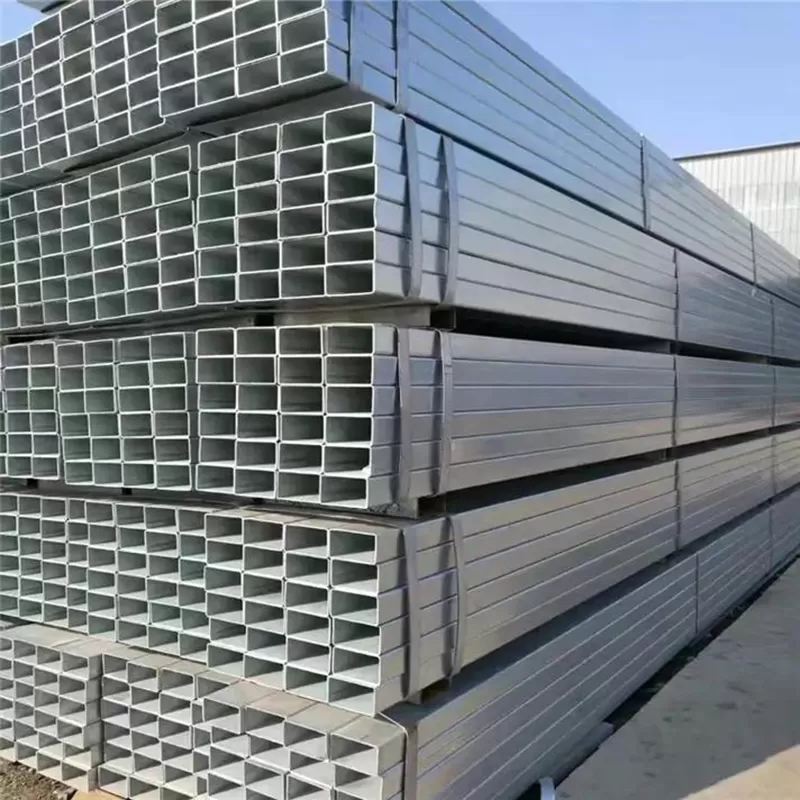

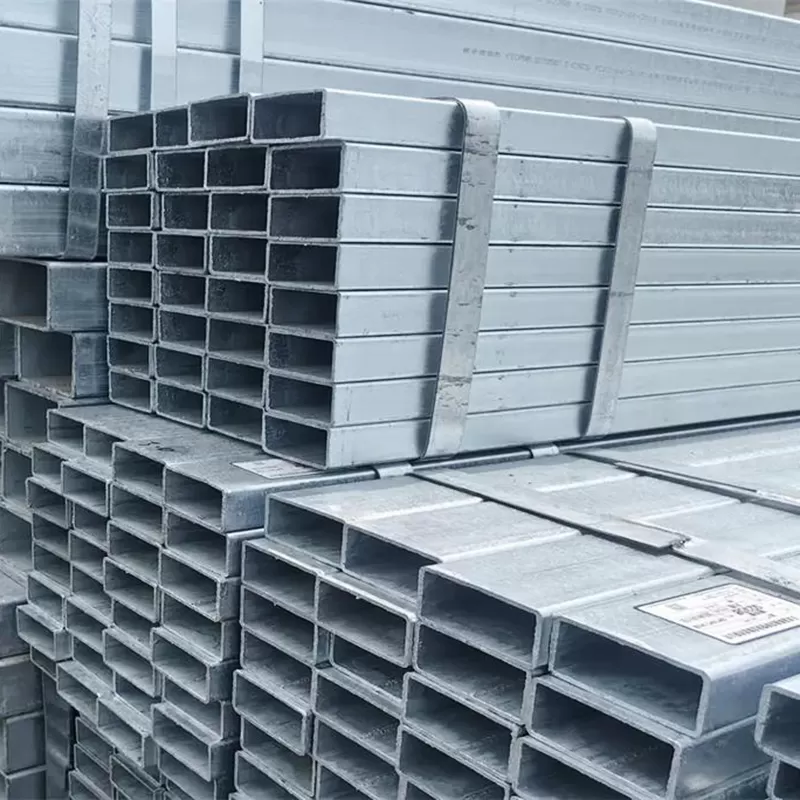

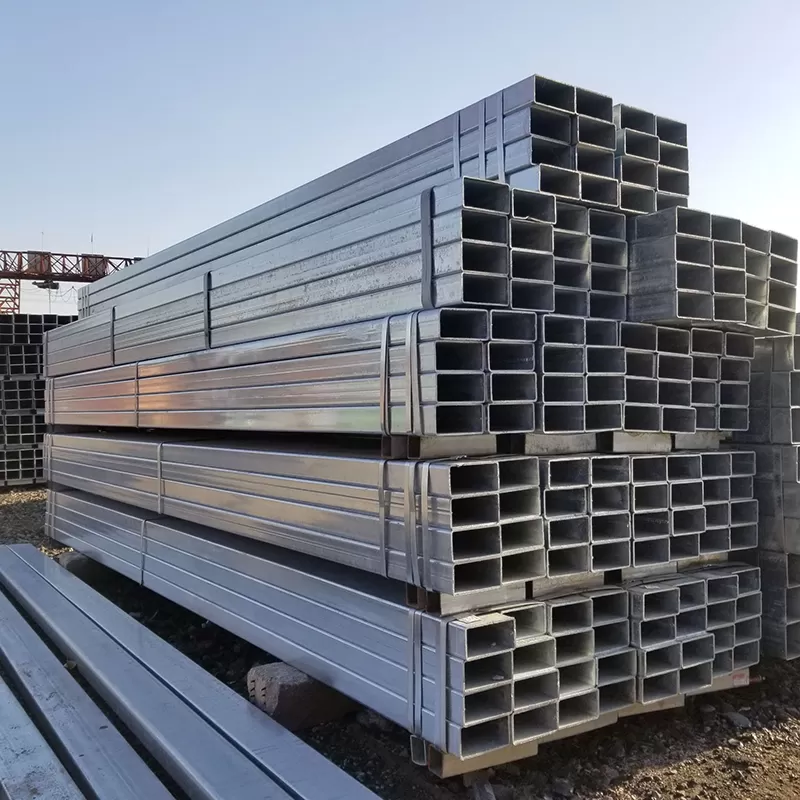

Tuyaux carrés et rectangulaires pré-galvanisés ， pré-galvanisés pour une superbe résistance à la corrosion, adaptés à diverses conditions. Les formes carrées et rectangulaires garantissent la résistance structurelle et une large application, comme les cadres de bâtiments, les clôtures et les enceintes industrielles. Avec des dimensions précises et une bonne maniabilité, ils permettent une installation et une personnalisation faciles. Le premier choix pour une construction et une fabrication modernes, offrant durabilité et style.
| Standard | Norme ASTM/GB/JIS/EN |
| Diamètre |
Tuyau carré : 10*10mm~600*600mm Tuyau rectangulaire : 20*40mm~400*700mm |
| Longueur | Longueur fixe en 6-12 m ou selon spécifié |
Paramètre des tubes rectangulaires pré-galvanisés
| Standard | Norme ASTM/GB/JIS/EN |
| GB/T6728-2002, GB/T6725-2002, GBT3094-2000, JG 178-2005, ASTM A500, JIS G3466, EN10210, etc. | |
| Diamètre | Tuyau carré : 10 * 10 mm ~ 600 * 600 mm Tuyau rectangulaire : 20 * 40 mm ~ 400 * 700 mm |
| Épaisseur | Tuyau carré et rectangulaire : 0,5 ~ 20 mm |
| Longueur | Longueur fixe en 6-12 m ou selon spécifié |
| Standard | Section creuse : ASTM A500, EN10219, EN10210, JIS3466, GB/T 6728 |
| Matériel | Gr.A, Gr.B, Gr.C; S235, S275, S355 ; A36, SS400 ; Q195, Q235, Q345, etc. |
| Finition du tuyau | Galvanisé à chaud avec du zinc 220~260g/m2 ; Pré-galvanisé avec du zinc 30~150g/m2 Peint avec de la laque noire/vernis ; Huiler la surface pour éviter la rouille ; Tuyau nu sans peinture : |
| Extrémité du tuyau | Extrémité simple/extrémité biseautée ; Extrémité de rainure ; Joint avec bride ; Fileté à deux extrémités, une extrémité avec raccord, une extrémité avec capuchon en plastique |
| Marquage | Selon les exigences du client ou les normes de l'usine. Méthode de peinture : Spray peinture blanche |
| Emballage | Diamètre extérieur d'au moins 273 mm : emballage en vrac, pièce par pièce. Diamètre extérieur inférieur à 273 mm : en paquets hexagonaux en état de navigabilité emballés par des bandes d'acier. petites tailles imbriquées dans de grandes tailles. |
| Applications | Tuyaux en acier pour matériaux de construction et de construction Structure en acier Tuyaux d'échafaudage Tuyau en acier pour poteau de clôture Tuyau en acier de protection incendie Tuyau en acier pour serre Liquide basse pression, eau, gaz, huile, conduites Tuyau d'irrigation Tuyau de main courante |
| Technique | ERW (soudé à haute fréquence) |
| Tuyau d'acier rectangulaire | |||||
| L1 (mm) | L2 (mm) | Épaisseur (mm) | L1 (mm) | L2 (mm) | Épaisseur (mm) |
| 18 | 10 | 0,4-0,8 | 150 | 80-100 | 3,0-14,0 |
| 20 | 8-14 | 0,4-2,0 | 160 | 80-130 | 5,0-16,0 |
| 25 | 12-20 | 0,5-1,5 | 175 | 100-150 | 5,0-20,0 |
| 30 | 10-20 | 0,5-2,5 | 180 | 80-150 | 3,0-20,0 |
| 38 | 25 | 0,7-1,5 | 200 | 80-160 | 3,0-20,0 |
| 40 | 10-30 | 0,7-3,75 | 220 | 120-200 | 3,0-25,0 |
| 45 | 20 | 1,5-4,0 | 250 | 100-225 | 4,0-25,0 |
| 50 | 10-40 | 0,6-4,0 | 260 | 90-175 | 6,0-25,0 |
| 60 | 20-40 | 0,6-5,0 | 280 | 120-240 | 6,0-25,0 |
| 70 | 20-50 | 1.0-6.0 | 300 | 100-250 | 4.0-24.0 |
| 75 | 50-45 | 2.0-8.0 | 310 | 210 | 7,0-25,0 |
| 80 | 40-60 | 0,7-0,8 | 320 | 200 | 7,0-25,0 |
| 90 | 50-60 | 2.0-8.0 | 350 | 150-300 | 7,0-25,0 |
| 100 | 20-80 | 1.0-9.0 | 360 | 200-350 | 7,0-25,0 |
| 110 | 60-75 | 3,0-10,0 | 400 | 150-300 | 7,0-25,0 |
| 120 | 60-100 | 3,0-14,0 | 450 | 150-350 | 7,0-25,0 |
| 125 | 90-100 | 3,0-143,0 | 450 | 150-350 | 7,0-25,0 |
| 130 | 120 | 3,0-14,0 | 600 | 200 | 8,0-25,0 |
| 140 | 80 | 3,0-10,0 | |||
Les spécifications détaillées de la section creuse pré-galvanisée :
| Carré Section creuse (EDS) |
POIDS (mm) |
Rectangulaire Section creuse (à droite) |
POIDS (mm) |
| 16*16 | 0,8-1,5 | 20*40 | 0,8-2,0 |
| 19*19 | 0,8-2,0 | 25*50 | 0,8-2,0 |
| 20*20 | 0,8-2,0 | 30*40 | 0,8-2,0 |
| 25*25 | 0,8-2,0 | 30*50 | 0,8-2,0 |
| 30*30 | 0,8-2,0 | 37*57 | 0,8-2,0 |
| 32*32 | 0,8-2,0 | 40*60 | 0,8-2,0 |
| 35*35 | 0,8-2,0 | 37*77 | 0,8-2,0 |
| 38*38 | 0,8-2,0 | 25*75 | 1.0-2.0 |
| 40*40 | 0,8-2,0 | 40*80 | 1.0-2.2 |
| 50*50 | 0,8-2,0 | 50*100 | 1.0-2.2 |
| 60*60 | 1.0-2.2 | 50*75 | 1.0-2.2 |
| 80*80 | 1.0-2.2 | 38*75 | 1.0-2.2 |
| 100*100 | 1,0-2,3 | 50*75 | 1.0-2.2 |
Caractéristiques des tubes rectangulaires pré-galvanisés
Haute stabilité structurelle. La conception de la section rectangulaire lui permet de fonctionner de manière exceptionnelle lorsqu'elle est soumise à une pression axiale, des charges latérales et un couple. Par rapport aux tuyaux circulaires, les tuyaux rectangulaires peuvent fournir des moments d'inertie et des modules de section plus élevés dans des directions spécifiques, résistant ainsi plus efficacement aux déformations de flexion et de torsion.
Avoir d'excellentes performances anticorrosion. La couche de zinc en surface est la clé de son anticorrosion. Que ce soit dans des environnements spéciaux ou des environnements atmosphériques ordinaires, les tubes en acier rectangulaires galvanisés peuvent maintenir l'intégrité structurelle et les performances de service pendant longtemps et prolonger la durée de vie.
Des processus de production avancés garantissent que les tubes en acier rectangulaires galvanisés ont une grande précision dimensionnelle. Les erreurs des paramètres dimensionnels tels que les longueurs des côtés, les épaisseurs de paroi et les longueurs diagonales sont contrôlées dans une très petite plage. Les quatre coins sont précisément à angles droits et le corps du tube est régulier et droit.
Pendant le traitement, tant que l'opération est standardisée, l'intégrité de la couche de zinc peut être bien maintenue. Les tubes en acier rectangulaires traités ont toujours de bonnes performances anticorrosion, ce qui offre une grande commodité pour la construction sur site et le traitement personnalisé.
En raison de ses caractéristiques structurelles uniques, de ses excellentes performances anticorrosion et de sa bonne aptitude au traitement, les tubes en acier rectangulaires galvanisés sont largement utilisés dans de nombreuses industries et domaines.
