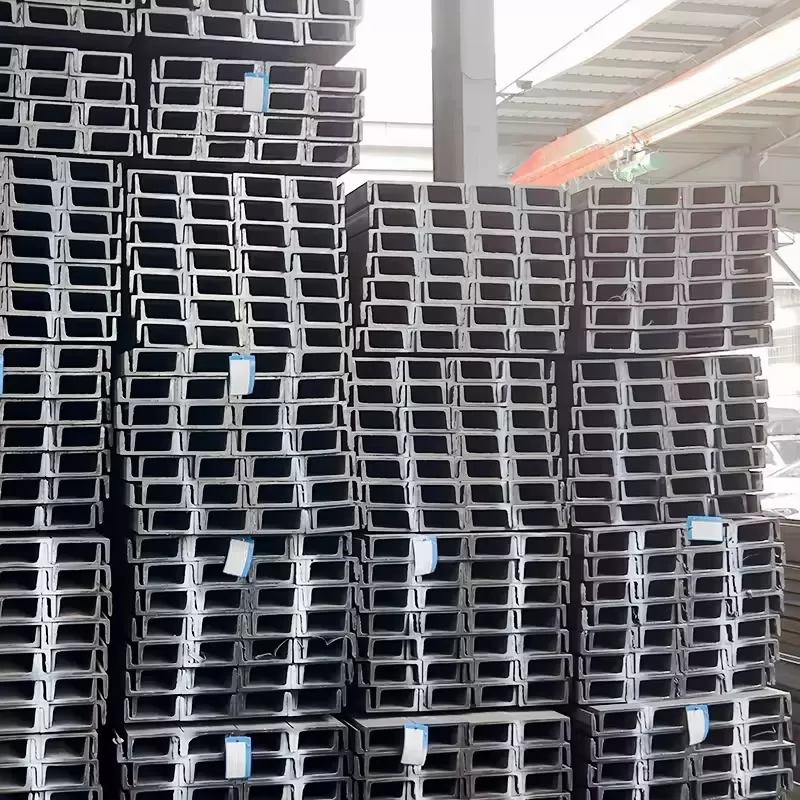

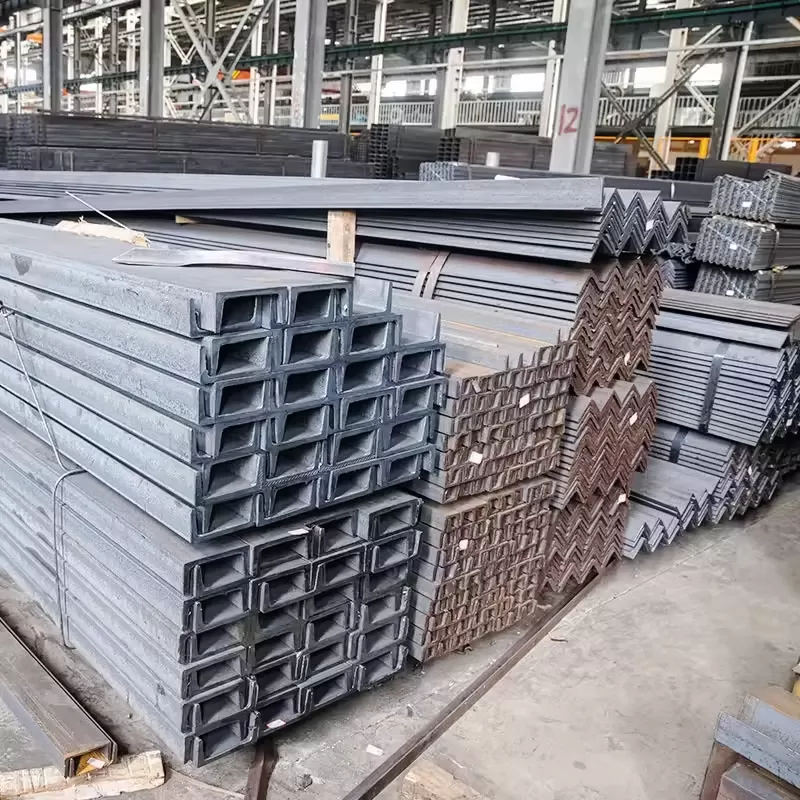

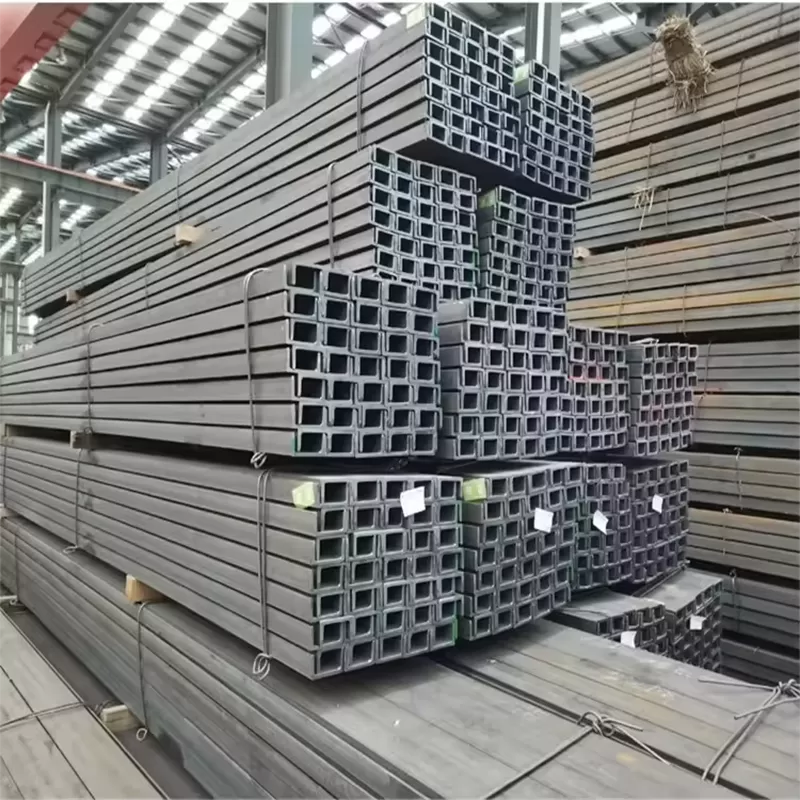

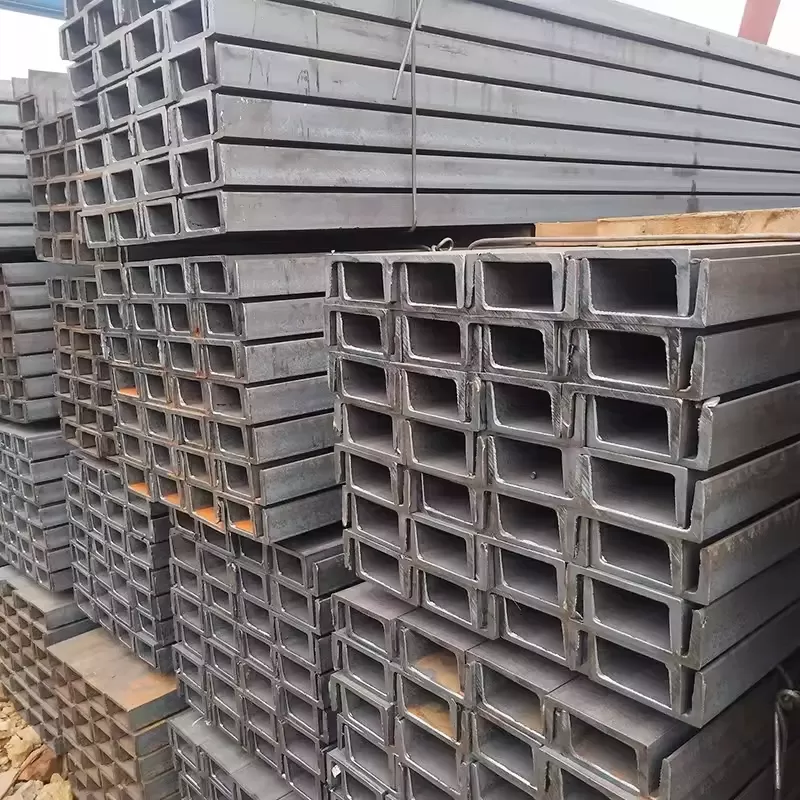

L'acier en forme de U, également connu sous le nom d'acier de canal U ou d'acier en forme de U, est une sorte de produit en acier avec une section transversale en forme de U. Il est composé d'un large Web et de deux brides. L'acier à faisceau U est souvent utilisé comme solution de pontage dans le champ d'ingénierie. La poutre en acier de canal U est généralement applicable à plusieurs industries telles que la construction, la construction navale, la fabrication de machines et la construction de ponts, et a une excellente capacité d'appui et une bonne résistance à la flexion.
| Standard | Norme JIS / EN / ASTM / GB |
| Tailles | Épaisseur: 0,2 mm - 2,0 mm |
| Largeur: 762mm-1850 mm |
Partager:
Paramètre des poutres en acier U
| Notes | Q235, SS400 / SM490, A36 / A572 GR.50, S235JR / S275JR / S355JR |
| Taille 1 | 50 * 25 * 3 * 6 mm - 125 * 65 * 5,3 * 6,8 mm |
| Taille 2 | 50 * 37 * 4,5 mm - 400 * 102 * 12,5 mm |
| Spécification | Taille | Kg / m | Spécification | Taille | Kg / m |
| 5 # | 50 * 37 * 4.5 | 5.438 | 25 # C | 250 * 82 * 11.0 | 35.26 |
| 6.3 # | 63 * 40 * 4.8 | 6.634 | 28 # A | 280 * 82 * 7,5 | 31.427 |
| 8 # | 80 * 43 * 5.0 | 8.045 | 28 # B | 280 * 84 * 9,5 | 35.823 |
| 10 # | 100 * 48 * 5.3 | 10.007 | 28 # C | 280 * 86 * 11,5 | 40.219 |
| 12 # | 120 * 53 * 5.5 | 12.059 | 30 # A | 300 * 85 * 7,5 | 34.463 |
| 14 # A | 140 * 58 * 6.0 | 14.535 | 30 # B | 300 * 87 * 9,5 | 39.173 |
| 14 # B | 140 * 60 * 8.0 | 16.733 | 30 # C | 300 * 89 * 11,5 | 43.883 |
| 16 # A | 160 * 63 * 6.5 | 17.24 | 32 # A | 320 * 88 * 8.0 | 38.083 |
| 16 # B | 160 * 65 * 8,5 | 19.752 | 32 # B | 320 * 90 * 10.0 | 43.107 |
| 18 # A | 180 * 68 * 7.0 | 20.174 | 32 # C | 320 * 92 * 12.0 | 48.131 |
| 18 # B | 180 * 70 * 9.0 | 23 | 36 # A | 360 * 96 * 9.0 | 47814 |
| 20 # A | 200 * 73 * 7.0 | 22.337 | 36 # B | 360 * 98 * 11.0 | 53.466 |
| 20 # B | 200 * 75 * 9.0 | 25.777 | 36 # C | 360 * 100 * 13.0 | 59.118 |
| 22 # A | 220 * 77 * 7.0 | 24.999 | 40 # A | 400 * 100 * 10,5 | 58,928 |
| 22 # B | 220 * 79 * 9.0 | 28.453 | 40 # B | 400 * 102 * 12,5 | 65.204 |
| 25 # A | 250 * 78 * 7.0 | 27.41 | 40 # C | 400 * 104 * 14,5 | 71.488 |
| 25 # B | 250 * 80 * 9.0 | 31.335 |
Caractéristiques des poutres en acier U
Une coupe transversale en U unique et une stabilité relativement bonne.
Bonne résistance à la flexion et résistance à la compression.
Facile à traiter et à former, et pratique pour la coupe et l'épissage.
Il est multifonctionnel et dispose d'un large éventail de champs d'application.
